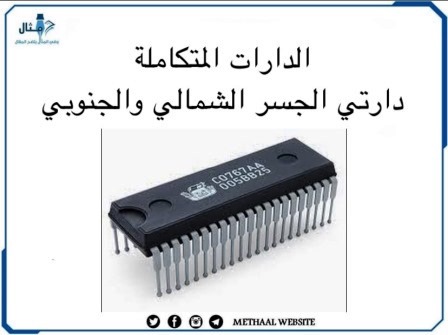

- الدارات المتكاملة

---

1- شريحة الجسر الشمالي (North Bridge Chip)  :

---

• - تربط بين اللوحة الأم ووحدة المعالجة المركزية ( CPU ) وشرائح الذاكرة ( RAM ) ومنفذ بطاقة الإظهار.
•  ويعتبر الجسر الشمالي أهم مكونات اللوحة الأم فهو المسؤول عن تحديد سرعة ونوع CPU و يحدد سعة الذاكرة الرئيسية وسرعتها ونوعها
• - يقوم الجسر الشمالي بنقل المعطيات من وإلى CPU ويوزع البيانات إلى شرائح الذاكرة RAM وبطاقة الإظهار وبالعكس  ثم تنقل المعطيات إلى الجسر الجنوبي لإيصالها إلى القرص الصلب مثلا ، أو تكون العملية عكسية فتبدأ من القرص الصلب مرورا بالجسر الجنوبي ثم الجسر الشمالي ثم CPU
• يملك الجسر الشمالي وحدة إدارة الدخل والخرج للذاكرة  وتدعى بالناقل ويوجد منه نوعان :
• 1- الناقل الأمامي.
• 2- الناقل Hyper Transport.
•  - يتعرض الجسر الشمالي لارتفاع درجة الحرارة مما يجعله بحاجة إلى تبريد باستخدام مشتتات الحرارة
•  -في بعض الأحيان يثبت على المشتت مروحة تبريد.
• - في لوحات الأم الحديثة تم إضافة بعض الوظائف للجسر الشمالي مثل دمج بطاقة الإظهار في شريحته وأصبح يقوم بدور هذه البطاقة
• وفي اللوحات الأم التي تعتمد على شرائح AMD Chipset لا يوجد جسر شمالي حيث تم دمجه في وحدة المعالجة المركزية.
• - ملاحظة هامة:
• إن تعطل شريحة الجسر الشمالي يؤدي إلى تعطل اللوحة الأم بالكامل وعدم إقلاع الحاسوب.

2-  شريحة الجسر الجنوبي (South Bridge Chip):

• ---

   - تقوم  هذه الشريحة بإدارة نقل المعطيات مع الأجهزة الأقل سرعة فالجسر الجنوبي يقوم بالاتصال مع الأقراص الصلبة والليزرية أو USB والاتصال مع الجسر الشمالي الذي بدوره يتخاطب مع CPU.
• - في بعض اللوحات الأم القديمة تحوي شريحة الجسر الجنوبي شريحة الذاكرة CMOS التي تخزن BIOS أما اللوحات الحديثة تكون شريحة CMOS مستقلة عن الجسر الجنوبي.
•  - ويحوي الجسر الجنوبي في تصاميم لوحات الأم القديمة بطاقة الصوت والشبكة أما في اللوحات الحديثة تكون شريحة الصوت والشبكة مستقلة عن الجسر الجنوبي.

 - وظائف الجسر الجنوبي:

• ---

   1- الربط مع منافذ PCI و PCI - Express.
• 2- الربط مع System Management Bus ) SMBUS ) المسؤول عن نقل معطيات حساسات الجهود والحرارة و التحكم بمراوح التبريد.
• 3-  الربط مع متحكم الأقراص الصلبة والليزرية.
• 4- الربط مع متحكم الطاقة الكهربائية الخاص بتوفير الطاقة والقيام بعمليات إيقاف التشغيل وإعادة التشغيل والسبات.
• 5- الربط مع شريحة الصوت المدمجة وكذلك شريحة الشبكة.
• 6- الربط مع منافذ USB.
• 7- الربط مع شريحة ملائمة الدخل والخرج ومراقبة النظام Hardware Monitor.

ملاحظة هامة :

•  - يؤدي تعطل شريحة الجسر الجنوبي إلى تعطل اللوحة الأم بالكامل  وبالتالي تعطل الحاسوب .
•  - أما عند تعطلها جزئياً  تعمل اللوحة الأم ويقلع الحاسوب مع عدم القدرة على تحسس وجود الأقراص الصلبة أو الليزرية أو التعرف على الأجهزة المرتبطة بهذه الشريحة ، مثل منافذ USB والصوت.
