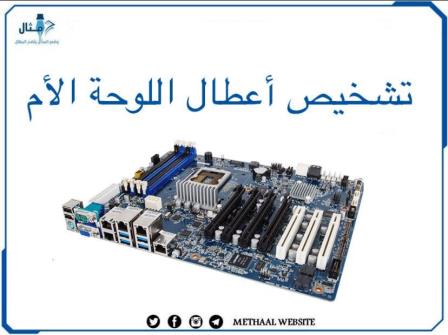

تشخيص أعطال اللوحة الأم

تشخيص أعطال اللوحة الأم


-  تشخيص أعطال اللوحة الأم


  • -  تصنف عملية تشخيص أعطال اللوحة الأم حسب نوع العطل وظاهرته.

- تشخيص العطل الكامل للوحة الأم


  • - ظاهرة العطل الكامل تكمن في تعطل الحاسوب بشكل مطلق عند ضغط مفتاح التشغيل  وفي بعض الحالات قد تعمل مراوح التبريد  ويكون احتمال سبب العطل هو :
  • 1- وحدة التغذية.
  • 2- اللوحة الأم .
  • 3 - وحدة المعالجة المركزية.
  • - ولتشخيص سبب العطل الكامل بدقة نتبع الخطوات الآتية :
  • 1-  ضبط إعدادات نظام الإدخال والإخراج الأساسي ( BIOS ) على القيم الافتراضية للشركة المصنعة للوحة الأم  وذلك بنزع بطارية ذاكرة  CMOS   والتأكد من عدم نفاذها  وإعادتها لمكانها بعد نصف دقيقة
  •  لأن الشركات المصنعة للوحة الأم تبرمج ذاكرة CMOS وتحفظ BIOS فيها
  •  حيث  تسبب اعدادات BIOS  غير الصحيحة عدم إقلاع الحاسوب وعمل مراوح التبريد فقط
  •  2. إذا لم يقلع الحاسوب عندها تنزع بطاقات التوسع كافة وشرائح الذاكرة الرئيسية RAM وكابلات تبادل المعطيات ( IDE , SATA ) التي تربط أجهزة التخزين الثانوية مع اللوحة الأم ، وكذلك تتزع موصلات كابلات التغذية الكهربائية عن أجهزة التخزين الثانوية ، وتبقى فقط موصلات التغذية الكهربائية التي تغذي اللوحة الأم ، ثم إعادة تشغيل الحاسوب فإذا أقلع وصدر صوت شيفرة تعطل الذاكرة الرئيسية RAM ( صوت مستمر متقطع من جهاز الحاسوب الداخلي ) وذلك لعدم وجود شرائح الذاكرة RAM
  • - فالعطل محصور في:
  • 1- بطاقات التوسعة.
  • 2- أجهزة التخزين الثانوية ( سواقة القرص الصلب و سواقة الأقراص الليزرية ).
  • 3-  کابلات تبادل المعطيات ( IDE , SATA , FDD ).
  • 4. إذا لم يقع الحاسوب تتبدل وحدة التغذية بأخرى سليمة ثم يعاد تشغيل الحاسوب  فإذا أقلع وتم سماع الشيفرة الصوتية لتعطل RAM عندها يكون العطل في وحدة التغذية .
  • 5 - إذا لم يقلع الحاسوب تستبدل وحدة المعالجة المركزية بأخرى سليمة ومتوافقة مع اللوحة الأم
  • -  ونميز هذا حالتين :
  • 1- إذا لم يقلع الحاسوب فالعطل في اللوحة الأم ويجب استبدالها بأخرى متوافقة مع كل من CPU وبطاقات التوسعة وكابلات تبادل المعطيات.
  • 2-  إذا أقلع الحاسوب وصدر الصوت الناتج من تعطل RAM فالعطل محصور بوحدة المعالجة المركزية CPU ويجب استبدالها.

-   تشخيص العطل الجزئي للوحة الأم


  • -  إن سبب العطل الجزئي اللوحة الأم هو تعطل بعض دارات التحكم بمنافذ الدخل والخرج  ودارات التحكم بأجهزة التخزين الثانوية المدمجة في اللوحة المطبوعة للوحة الأم مثل شريحتا الجسر الشمالي أو الجنوبي وغيرها من الدارات
  • - و تتمثل ظاهرة العطل الجزئي للوحة الأم بالإقلاع الجزئي للحاسوب وظهور المعلومات على شاشة الخرج
  •  - ولكن تظهر رسائل الخطا كمعلومات نصية ويتوقف عندها الحاسوب ولا يستجيب للأوامر  أو يقوم بإعادة التشغيل بشكل مستمر .
  • - لتشخيص العطل الجزئي للوحة الأم تتبع الخطوات الآتية :
  • -. إذا توقف الحاسوب أثناء الإقلاع وأظهر رسالة أن الذاكرة سيموس تحوي عطل عندها يجب تتبع الخطوات التالية :
  • _ تنزع  بطارية السيموس وتفحصها
  • ويمكن تركيب بطارية جديدة ثم الدخول لأداة إعداد BIOS وضبط الإعدادات بالشكل الصحيح وخاصة الوقت والتاريخ وتسلسل الإقلاع من الأقراص وتفعيل الخيار USB Keyboard ، وتفعيل الخيار USB Mouse ، في حال كان موصل لوحة المفاتيح ، والماوس المستخدمة من نوع USB ، ويمكن تجاوز رسالة الخطأ المتعلقة بإعدادات BIOS الافتراضية بضغط المفتاح F1.
  • -  إذا استمرت رسالة الخطأ بالظهور عند إقلاع الحاسوب بعد استبدال البطارية عندها يكون العطل في قاعدة البطارية على اللوحة الأم أو في ذاكرة السيموس نفسها ويجب استبدالها أو إعادة برمجتها  أو فك ذاكرة السيموس وبرمجتها وتسمى عملية إعادة برمجة السيموس من جديد بشحن البيوس أو CMOS   ولبرمجتها يجب تأمين نسخة من BIOS الخاص باللوحة الأم ونوعها ورقمها قبل تنفيذ عملية إعادة البرمجة.

-   إذا كان الحاسوب لا يكشف عن اتصال لوحة المفاتيح عندها يجب تتبع الآتي


  • 1 - التأكد من اتصال کابل لوحة المفاتيح بالمنفذ PS2 أو المنفذ USB بشكل جيد.
  •  2- التأكد أن لوحة المفاتيح غير معطلة باختبارها على حاسوب آخر .
  • 3- إذا كانت لوحة المفاتيح وكابلها سليمين يجب التأكد من سلامة شريحة الإدخال والإخراج  المدمجة في اللوحة الأم وعدم وجود أعطال فيها
